Biomecánica: ajusta el reach y stack al instalar un manillar con potencia integrada

Cómo calcular el reach y stack al cambiar de potencia o manillar integrado

El reach (alcance) y el stack (altura) del cuadro representan las medidas fundamentales para entender la geometría de una bicicleta. Sin embargo, estas cifras —medidas desde el centro del eje de pedalier hasta la parte superior del tubo de dirección— definen únicamente la estructura del cuadro, no la posición final del ciclista.

Al cambiar de potencia o instalar un manillar integrado (cockpit monocasco), las coordenadas efectivas del puesto de mando varían sensiblemente. Comprender el impacto de estos componentes evita errores biomecánicos comunes, como el exceso de tensión en la zona lumbar o la sobrecarga articular en hombros y muñecas durante salidas prolongadas.

Las variables que alteran el puesto de mando: Para determinar el alcance y la altura reales en los puntos de contacto (las manetas o la barra horizontal), es preciso considerar cuatro factores principales:

• Longitud y ángulo de la potencia: Una potencia con mayor elevación (+6° o +8°) no solo eleva el puesto de mando, sino que reduce ligeramente el alcance efectivo.
• Espaciadores en la dirección: Añadir o retirar arandelas bajo la potencia modifica ambas dimensiones simultáneamente debido al ángulo del tubo de dirección (habitualmente entre 71° y 73.5°).
• Geometría del manillar (Reach y Drop propios): Dos manillares con la misma potencia pueden desplazar las manetas más de 15 mm en función del reach interno del tubo (distancia desde la barra transversal hasta la curva).
• Ángulo de inclinación de las manetas: La posición del escalador respecto a la curva añade una desviación final al punto de apoyo.

Método de cálculo: el impacto del tubo de dirección

Debido a la inclinación de la horquilla (denominada ángulo de dirección), los cambios de altura o longitud no siguen una trayectoria estrictamente horizontal o vertical.

1. Modificación por espaciadores. Por cada 10 mm de espaciadores que se añaden bajo la potencia:

• Variación del Stack: equivale a 10 mm multiplicados por el seno del ángulo de dirección. En un tubo convencional de 72°, esto representa un incremento real de la altura de unos 9,5 mm.
• Variación del Reach: equivale a 10 mm multiplicados por el coseno del ángulo de dirección. En un tubo de 72°, supone una reducción del alcance de unos 3,1 mm.

Esto significa que al subir el manillar con espaciadores, la posición no solo se eleva, sino que también se acorta ligeramente.

2. Cambios en la potencia (Longitud y Ángulo): Si la potencia está montada con ángulo positivo (hacia arriba), forma un ángulo efectivo respecto al plano horizontal. La contribución de la potencia al alcance y a la altura se calcula del siguiente modo:

• Reach de la potencia: Longitud de la potencia x coseno del ángulo efectivo respecto a la horizontal.
• Stack de la potencia: Longitud de la potencia x seno del ángulo efectivo respecto a la horizontal.

El reto biomecánico de los manillares integrados

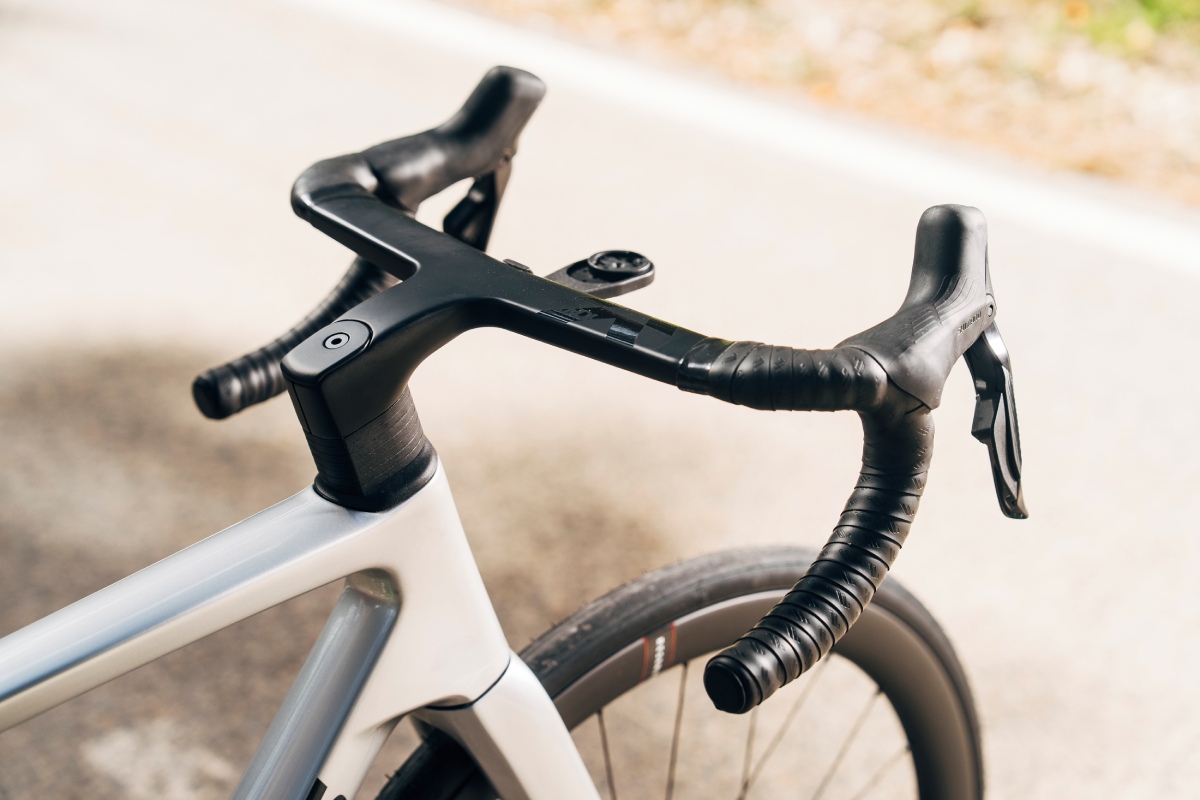

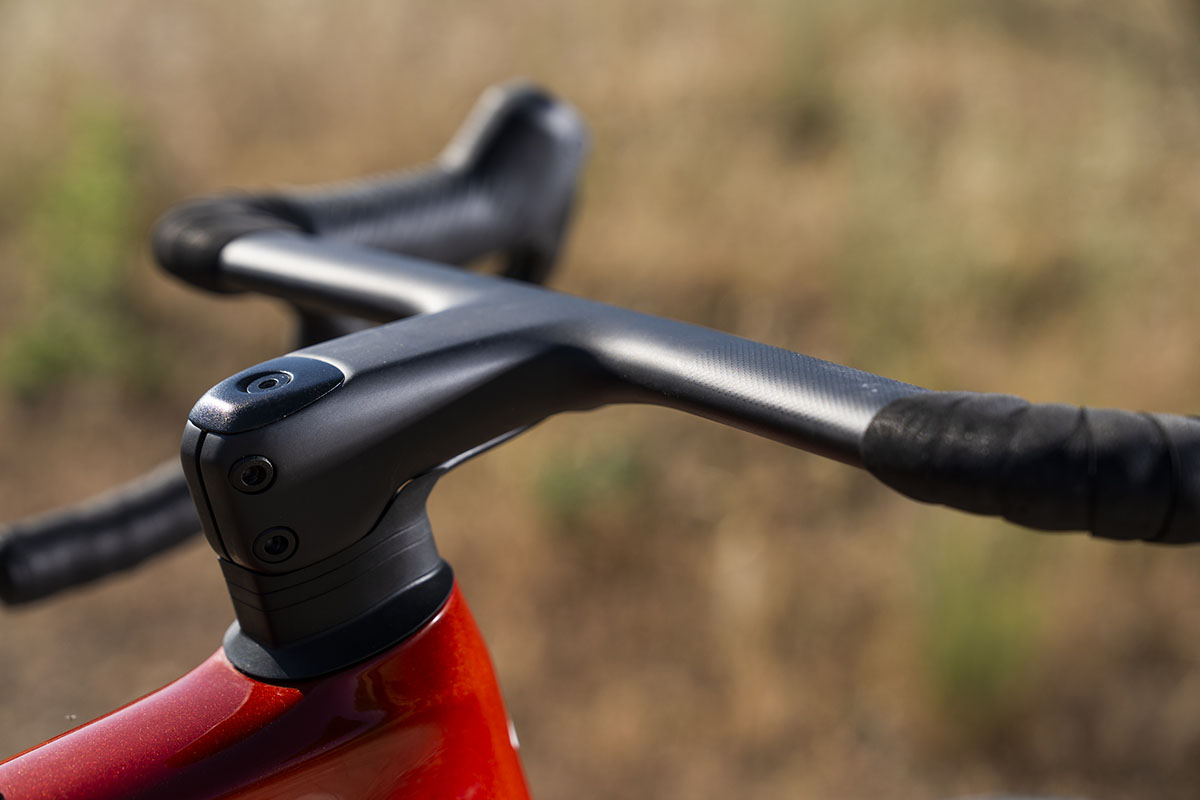

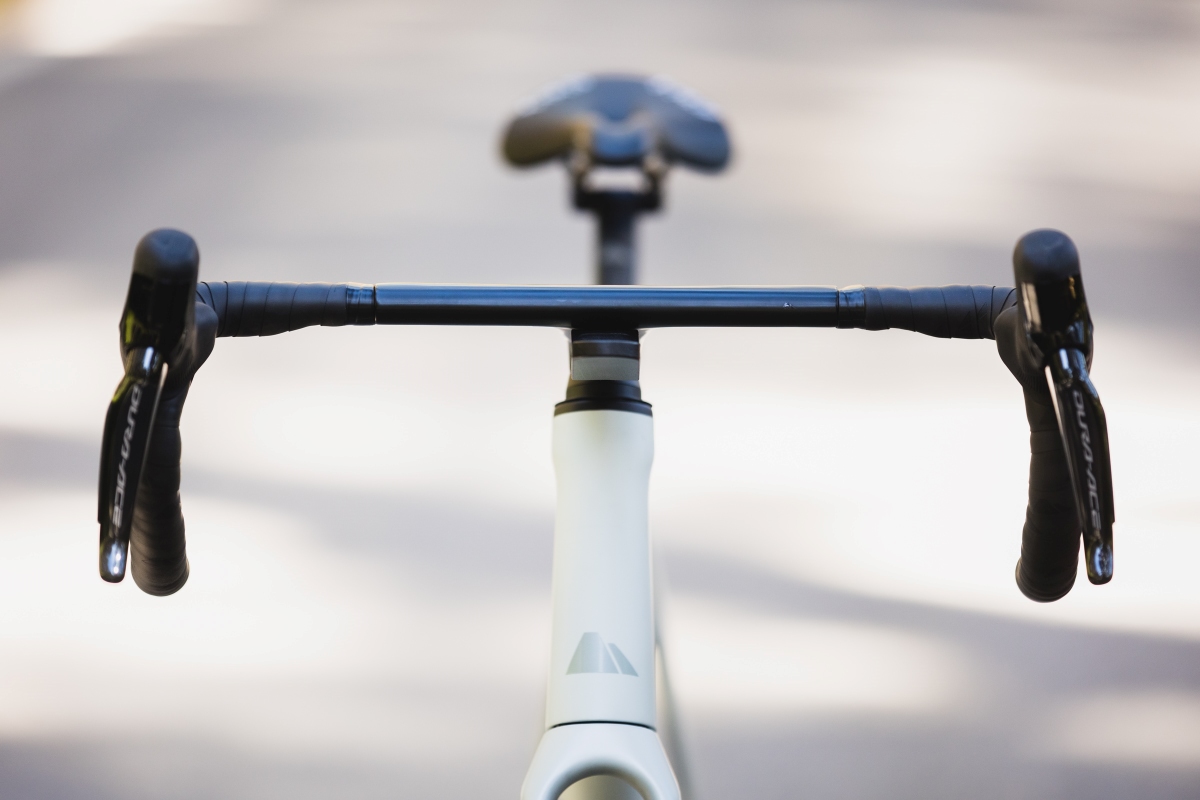

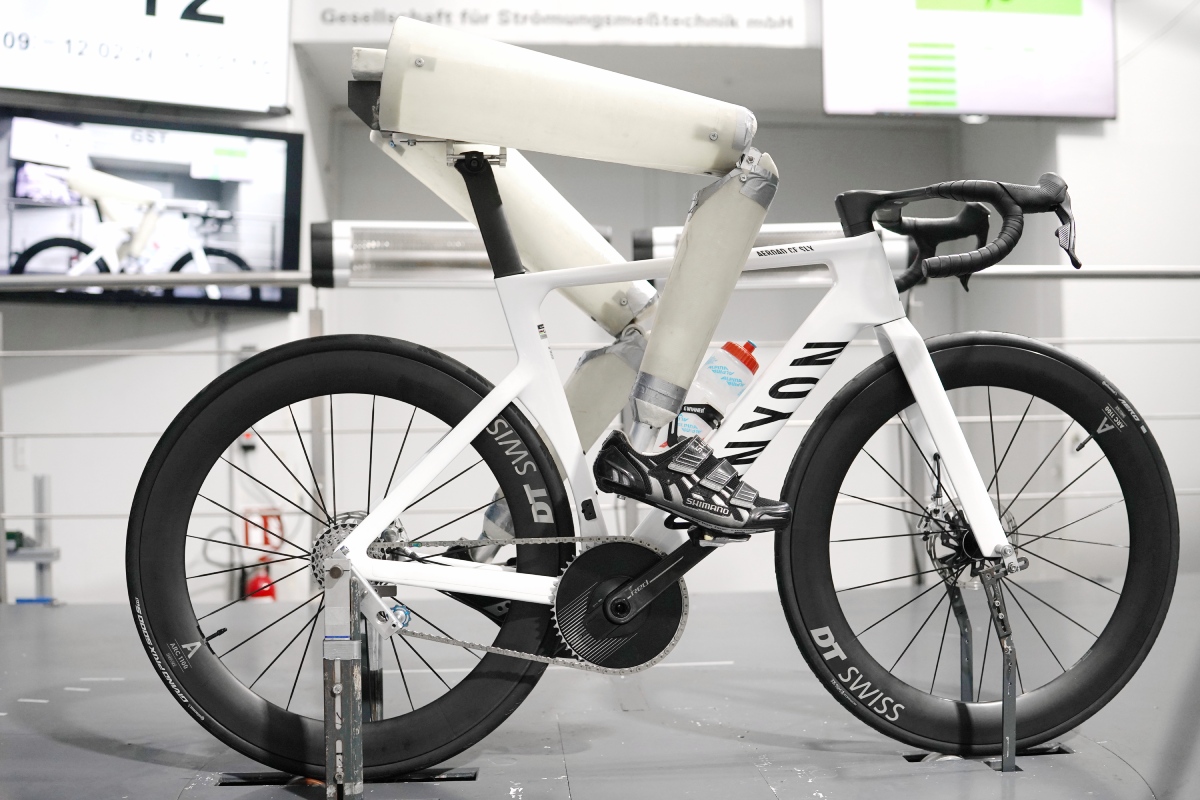

El paso a un cockpit de una sola pieza limita los ajustes posteriores. Al eliminar la posibilidad de rotar el manillar sobre el eje de la potencia, el reach y el drop quedan fijados por la estructura de carbono. A continuación hacemos una breve comparativa entre sistemas:

Potencia y manillar independientes:

• Flexibilidad de ajuste: Alta. Permite cambiar la longitud, el ángulo de la potencia y la rotación del manillar de forma aislada.
• Sensibilidad en la elección: Media. El margen para corregir desviaciones biomecánicas es amplio.

Manillar integrado monocasco:

• Flexibilidad de ajuste: Muy restringida. El único margen de modificación queda limitado a añadir o quitar espaciadores en la dirección.
• Sensibilidad en la elección: Alta. Requiere calcular con precisión el alcance total antes de la compra para evitar errores biomecánicos.

Al valorar un sistema integrado, la medida definitiva es el Alcance Total a Manetas, que se determina mediante la suma directa de sus componentes:

Reach Total = Reach del Cuadro - Variación por Espaciadores + Reach de la Potencia + Reach propio del Manillar

Consideraciones prácticas antes del cambio

• Medir desde la vertical del pedalier: Antes de desarmar el puesto de mando, conviene tomar la distancia en línea recta desde la punta del sillín (previamente ajustado) hasta el punto de apoyo de los escaladores.
• Revisar el reach del manillar de origen: Si la bicicleta equipaba un manillar con 80 mm de reach y se sustituye por uno de 70 mm, se puede compensar montando una potencia 10 mm más larga manteniendo el mismo alcance final.
• Evaluar el perfil de los espaciadores: En sistemas de cableado interno, la forma del cónico y de las arandelas condiciona la altura mínima permitida sobre la cazoleta superior de la dirección.

Un cálculo preciso de estas magnitudes garantiza mantener una postura neutra y eficiente, minimizando las adaptaciones físicas y maximizando el confort en jornadas de varias horas sobre la bicicleta.
